La etiquetadora no es el problema
Toda cabina técnica de iglesia tiene una etiquetadora en un cajón. La mayoría también tiene un snake de cables sin etiquetar detrás del rack, tres tiras de cinta de enmascarar que dicen “A LA CONSOLA,” y una tirada misteriosa que nadie ha sido lo suficientemente valiente para desconectar desde 2019.
La etiquetadora no es el problema. El problema es que la mayoría de las iglesias etiquetan los cables ad hoc —uno a la vez, en el vocabulario de quien resultó estar sosteniendo la cinta— y los sistemas ad hoc no sobreviven la única cosa que cada equipo de voluntarios está garantizado de experimentar: el recambio.
Este artículo recorre un sistema de etiquetado que sí sobrevive. Descansa en una regla —cada cable recibe un ID estable por señal que nunca cambia— más un signal map y una hoja de patch impresa que todos hablan el mismo idioma.
Por qué el etiquetado ad hoc falla
Las etiquetas ad hoc fallan por razones predecibles, y vale la pena nombrarlas para que tu nuevo sistema evite cada una:
Describen destinos, no identidades. Una etiqueta que dice “AL PROYECTOR” era cierta el día que se escribió. Luego el proyector se movió, o se agregó un segundo, o el cable se reutilizó para un monitor de confianza. La etiqueta no cambió, y ahora es activamente engañosa —lo que es peor que ninguna etiqueta.
Dependen del vocabulario de una persona. “La tirada de la cámara de Dave” es una etiqueta perfectamente clara para Dave. Cuando Dave se va, es un acertijo. Las etiquetas escritas en términos de personas, ministerios, o eventos (“feed de Pascua”) dejan de tener sentido en el momento en que el contexto sale por la puerta.
Se renumeran. Este es el asesino callado. Un voluntario bien intencionado “limpia” la numeración —el cable 3 se quitó, así que los cables 4 al 9 se recorren para cerrar el hueco. Cada foto, cada nota en el disco compartido, y cada etiqueta en el extremo lejano de una tirada de 150 pies ahora está mal. Renumerar no ordena un sistema; silenciosamente invalida cada registro que jamás se haya hecho de él.
Solo existen en el cable. Una etiqueta sin un documento correspondiente es un hecho sin respaldo. Si la etiqueta se cae —y las etiquetas adhesivas en cable flexible sí se caen— la información se fue.
Si tu equipo ha vivido cualquiera de estas, conoces el síntoma: el rastreo. Alguien un domingo por la mañana, linterna en los dientes, siguiendo un cable mano-sobre-mano a través de un loom porque nada de lo escrito puede confiarse. Un buen sistema de etiquetado existe para hacer el rastreo innecesario.
La regla que hace sobrevivir a un sistema: IDs estables por señal
El arreglo es un esquema tomado prestado del trabajo de transmisión e integración, reducido para un equipo de voluntarios:
Cada cable recibe un ID hecho de un prefijo de tipo de señal más un número con ceros a la izquierda —y ese ID nunca cambia y nunca se reutiliza.
Ejemplos:
SDI-001,SDI-002—tiradas de video SDIDANTE-001,DANTE-002—tiradas de red de audio DanteNET-001aNET-014—Ethernet generalXLR-001—audio analógicoDMX-001—control de iluminación
Tres propiedades hacen que esto funcione:
El prefijo te dice qué carga el cable, no a dónde va. SDI-003 es un cable SDI para siempre, sin importar cuál cámara o entrada de switcher sirve esta temporada. Cuando el escenario se reacomoda, la identidad del cable no lo hace. Los destinos viven en la hoja de patch, donde son baratos de actualizar; la identidad vive en la etiqueta, donde es cara de actualizar.
El número tiene ceros a la izquierda a tres dígitos. SDI-001 ordena correctamente en cada hoja de cálculo, nombre de archivo, y lista impresa. SDI-1, SDI-10, y SDI-2 no. Tres dígitos son suficiente margen para cualquier sistema de iglesia, y la consistencia hace las listas escaneables de un vistazo.
Los IDs nunca se renumeran y nunca se reciclan. Si SDI-001 se retira —el cable falló, la tirada se quitó— el ID se retira con él. SDI-002 se queda SDI-002 para siempre, y la siguiente tirada SDI nueva toma el siguiente número sin usar. Los huecos en la secuencia no son un desorden que limpiar; son un registro histórico que dice “un cable solía existir aquí,” lo que es genuinamente útil tres años después.
Esta propiedad hace el sistema a prueba de recambio. Un nuevo voluntario no necesita saber la historia, las personas, o el edificio —solo una regla: el número en el cable coincide con el número en la hoja, y ambos son permanentes.
Etiqueta el cable en sí —ambos extremos
Con el esquema de ID resuelto, la parte física es sencilla:
Etiqueta ambos extremos de cada tirada. El extremo detrás del rack y el extremo en el stage box. Un cable etiquetado en solo un extremo es solo la mitad de encontrable.
Usa etiquetas que sobrevivan el manejo. Para tiradas instaladas permanentes, las etiquetas laminadas de envoltura o el heat-shrink impreso aguantan mejor. Para cables enrollados y aventados a una road case semanalmente, las etiquetas de envoltura auto-laminadas (del tipo con una cola transparente que se envuelve sobre el texto impreso) resisten la abrasión mucho mejor que una calcomanía plana. Las etiquetas estilo bandera se leen fácilmente en un loom denso pero se atoran más; úsalas donde los cables viven sin perturbar.
Pon el ID primero, grande. SDI-003 en el tipo más grande que la etiqueta permita. Una segunda línea con el patch actual (“CAM 2 → SW IN 3”) está bien —solo acepta que la segunda línea es desechable y la primera línea no. Cuando el patch cambie, re-etiqueta con calma o simplemente confía en la hoja; el ID sigue funcionando de cualquier forma.
Sáltate el etiquetar los jumpers del patch-bay y cualquier cosa bajo aproximadamente un metro si es visualmente rastreable de extremo a extremo. El esfuerzo de etiquetado pertenece en las tiradas que desaparecen en paredes, bolsas de piso, y looms.
Una nota honesta: las etiquetas mismas vienen de tu etiquetadora, no del software. Lo que el software debería darte —y de lo que trata el resto de este artículo— es la lista autoritativa que la etiquetadora copia.
El signal map es el maestro; las etiquetas son la copia
Un sistema de etiquetado necesita una sola fuente de verdad, y no deberían ser los cables. Los cables se reemplazan, las etiquetas se desgastan, y nadie puede leer una etiqueta dentro de una pared. El registro maestro es tu signal map: el dibujo (o app) que muestra cada dispositivo, cada puerto, y cada ID de cable que los conecta.
La disciplina es simple y direccional:
- ¿Cable nuevo? Recibe su ID en el signal map primero, en el momento en que se agrega —luego la etiqueta física se imprime para coincidir.
- El mapa registra la verdad completa: ID de cable, tipo de señal, dispositivo y puerto de origen, dispositivo y puerto de destino.
- La etiqueta física carga solo el ID. Todo lo demás se busca.
Este orden importa. Si las etiquetas se hacen primero y se documentan “después,” el después nunca llega, y estás de vuelta en ad hoc. Si el mapa asigna el ID, el mapa siempre está completo por construcción.
Mantener el mapa al día es el mismo problema de construir hábitos que mantener tu lista de equipo al día —los dos registros se refuerzan entre sí, y nuestra guía de inventario y mantenimiento de AV cubre ese lado de la disciplina. Las tiradas de red merecen cuidado especial, ya que la etiqueta de un cable de Ethernet no dice nada sobre qué VLAN o servicio viaja en él; ve diseño de red de iglesia para AV y streaming para documentar esa capa.
Imprime una hoja de patch y ponla en la puerta del rack
La hoja de patch es el signal map aplanado en una tabla: una fila por cable, ordenada por ID.
| Cable | Señal | De | Puerto | A | Puerto |
|---|---|---|---|---|---|
| SDI-001 | 3G-SDI | PTZ Cam 1 | SDI OUT | ATEM | IN 1 |
| SDI-002 | 3G-SDI | PTZ Cam 2 | SDI OUT | ATEM | IN 2 |
| DANTE-001 | Dante | Stage Box | NET | Switch | Puerto 4 |
| NET-014 | 1GbE | Encoder | LAN | Switch | Puerto 9 |
Dos reglas prácticas hacen que realmente se use:
Imprímela amigable con láser mono. Las hojas codificadas por color se ven geniales y mueren la primera vez que alguien saca copias en la impresora láser blanco y negro de la oficina. Diseña para escala de grises: IDs en negritas, reglas claras entre filas, encabezados de sección por sala. Si el color sobrevive la impresora, trátalo como un bono, nunca como el portador del significado.
Pégala dentro de la puerta del rack (y en el stage box, y en cualquier otro lugar donde los cables terminen en bulto). Una hoja de patch en un disco compartido es documentación; una hoja de patch en la puerta del rack es una herramienta.
Reimprime cuando el patching cambie. Como los IDs son estables, una hoja desactualizada se degrada elegantemente —los destinos pueden derivar, pero las identidades nunca mienten.
Los cables etiquetados hacen preciso el soporte telefónico
Aquí está la recompensa que sorprende a los equipos la primera vez que pasa.
Un voluntario llama por ayuda a media misa: el stream perdió video. Sin etiquetas, la llamada suena así: “Sigue el cable desde atrás de la cámara… no, la otra cámara… ¿va a la caja negra o a la otra caja negra?” Diez minutos de rastreo mano-sobre-mano mientras el stream está caído.
Con etiquetas y una hoja de patch, la misma llamada toma treinta segundos: “Revisa SDI-003 —el extremo de la cámara primero, luego el extremo del switcher. Reasienta ambos BNCs.” El voluntario no necesita entender la ruta de señal —solo encontrar un número que está impreso en el cable frente a él.
Esto también es lo que hace a los cables etiquetados la inversión de entrenamiento de mayor apalancamiento para un equipo rotativo. Ya no estás enseñándole a cada nuevo voluntario la topología de la sala —le estás enseñando a leer. Empareja las etiquetas con un runbook simple y el conocimiento tribal se vuelve algo sobre lo que un voluntario de su primer domingo puede actuar; nuestra guía de entrenar equipos de AV voluntarios profundiza en ese traspaso.
Cómo maneja esto WorshipMetrics
WorshipMetrics construye este sistema exacto en sus herramientas de documentación del sistema, para que la disciplina no dependa de la memoria de nadie:

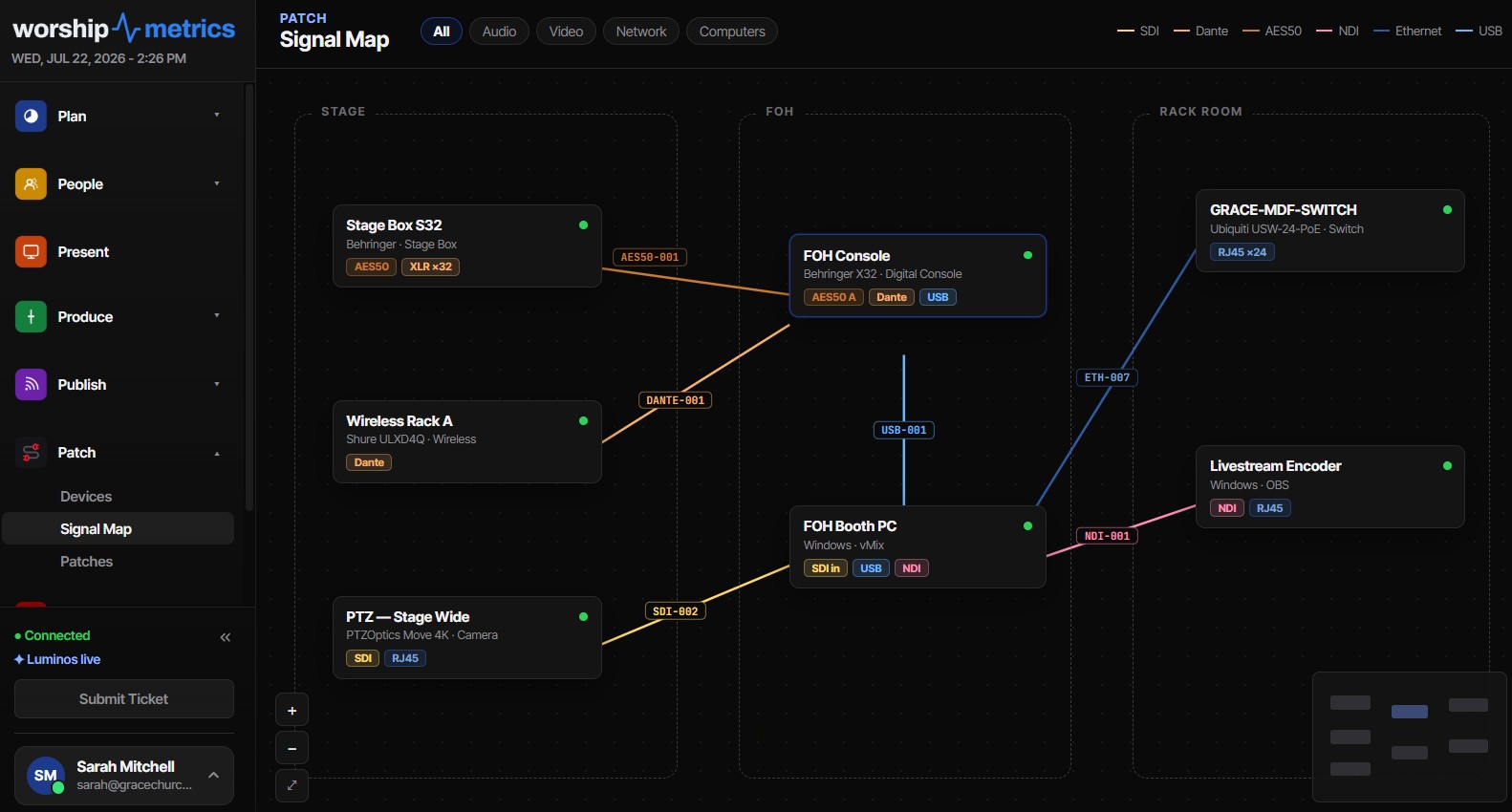

- Los IDs se asignan automática y permanentemente. En el momento en que dibujas un cable en el Signal Map, recibe un ID por señal —
SDI-001,DANTE-002,NET-014— con ceros a la izquierda y guardado. Borrar un cable nunca renumera los otros; los IDs retirados se quedan retirados, exactamente como este artículo prescribe. - La hoja de patch se imprime sola. Un clic produce un programa de cables imprimible —vertical u horizontal, color o láser mono blanco y negro, con el logo de tu iglesia, columnas opcionales de puerto y señal, y secciones por sala listas para la puerta del rack. Un PDF de diagrama de cableado vectorial de una sola página está disponible junto a él. (Aún haces las etiquetas físicas con tu propia etiquetadora —la hoja de patch es la lista de la que copias.)
- Cada fila se rastrea de vuelta al mapa. Desde el programa de cables, un clic salta a ese cable resaltado en el Signal Map, así que “¿qué es
SDI-003?” nunca es un proyecto de investigación. - El soporte habla tus etiquetas. El soporte telefónico de WorshipMetrics está fundamentado en tu documentación en vivo —el asistente de IA ve tu inventario y puede jalar tu signal map con sus IDs de cable y puerto, así que una llamada de soporte puede decir “reasienta
SDI-003en el extremo del switcher” en lugar de “sigue el cable desde la caja negra.”
Etiqueta los cables una vez, deja que el software lleve los libros, y el sistema aún tendrá sentido para un voluntario que todavía no se ha unido al equipo.
