Control PTZ VISCA-over-IP: Puertos, Presets, y Por Qué las Cámaras se Escapan

Qué Es VISCA en Realidad

VISCA empezó su vida como un protocolo de Sony para controlar cámaras de video sobre cables seriales RS-232. Las cámaras se encadenaban, cada una tenía una dirección, y un controlador enviaba secuencias cortas de bytes para hacer pan, tilt, zoom, foco, y ajustar la imagen. El protocolo era simple, bien documentado, y ampliamente copiado, que es por lo que décadas después casi cada cámara PTZ vendida a la producción de iglesia —PTZOptics, Sony, BirdDog, Lumens, AVer, y muchas otras— aún habla algún dialecto de él.

VISCA-over-IP envuelve esas mismas secuencias de bytes en paquetes de red para que ya no necesites cables seriales serpenteando por el techo. Tu superficie de control (un panel de joystick, software de producción, o una página del navegador) envía comandos a la dirección IP de la cámara, y la cámara responde con reconocimientos y estado. Misma gramática, nuevo transporte.

Ese nuevo transporte es donde vive la mayor parte del comportamiento interesante —y la mayor parte del problema.

El Transporte: Puerto UDP 52381

El estándar de facto para VISCA-over-IP es UDP en el puerto 52381. Sony lo definió, y la mayoría de las cámaras compatibles lo adoptaron como el default (algunas marcas también escuchan en puertos alternos como el 1259, y muchas ofrecen una opción TCP, pero 52381/UDP es la primera suposición segura).

UDP fue una elección deliberada. El control de cámara es sensible a la latencia: cuando un operador empuja un joystick, la cámara debería responder ahora, no después de un handshake de retransmisión. UDP entrega paquetes con mínima sobrecarga y sin espera.

El compromiso es que UDP no hace garantías de entrega. Los paquetes pueden perderse, duplicarse, o llegar fuera de orden, y a ningún lado se le avisa. El encuadre de VISCA-over-IP agrega números de secuencia y un encabezado de tipo de payload para que la cámara pueda detectar algo de esto, pero la verdad fundamental permanece: cualquier comando único que envíes podría simplemente no llegar.

Para comandos de un disparo como “recuperar preset 3,” eso es una molestia menor —el operador nota que no pasó nada y presiona el botón de nuevo. Para comandos continuos, es un peligro genuino, lo que nos lleva a la falla característica del control PTZ.

Por Qué las Cámaras se Escapan

El pan y tilt de VISCA son modales. El controlador envía un comando que significa “empieza a hacer pan a la izquierda a velocidad 12,” y la cámara hace pan a la izquierda hasta que se le dice que pare. Soltar el joystick envía un comando de stop separado.

Ahora combina eso con un transporte no confiable:

1. El operador mantiene el joystick a la izquierda. La cámara empieza a hacer pan.
2. El operador suelta el joystick. El controlador envía el paquete de stop.
3. El paquete de stop se pierde —un hipo del switch, un reintento de Wi-Fi, un enlace de subida congestionado.
4. La cámara nunca escucha “stop.” Hace pan serenamente más allá del líder de alabanza, a través del escudo de la batería, y se entierra contra el tope mecánico —en el feed de programa en vivo.

Esta es la cámara que se escapa, y cada operador PTZ experimentado tiene una historia sobre una. No es una cámara defectuosa; es el protocolo comportándose exactamente como fue diseñado sobre un transporte que ocasionalmente pierde correo.

El software de control bien construido se defiende contra esto con un watchdog de hombre muerto, tomando prestada la idea del “interruptor de hombre muerto” de las locomotoras: el estado peligroso (el movimiento) debe re-afirmarse continuamente, y el silencio significa parar.

El watchdog tiene dos mitades:

• Mientras el operador mantiene una dirección, el controlador re-envía el comando de movimiento en un temporizador. Si un paquete se pierde a mitad del gesto, el siguiente refresco restaura el movimiento intencionado dentro de un par de segundos en lugar de dejar a la cámara en un estado ambiguo.
• Si un eje se queda callado —el operador soltó el control, la pestaña del navegador perdió el foco, el gamepad se desconectó— el controlador automáticamente envía stop. El movimiento nunca se deja rodar sobre un comando rancio.

Si estás evaluando cualquier herramienta de control PTZ, esta es una pregunta que vale la pena hacer directamente: ¿qué pasa si el comando de stop se pierde? Una herramienta sin un watchdog se escapará eventualmente; es cuestión de cuándo, y de si pasa durante el sermón.

La higiene de red ayuda también. Las cámaras en una VLAN limpia y cableada con comportamiento de multicast sensato pierden muchos menos paquetes que las cámaras compartiendo una red Wi-Fi de oficina. Nuestra guía de diseño de red de iglesia para AV y streaming cubre las prácticas de segmentación y switching que hacen confiable el tráfico de control, y la guía de configuración de cámaras PTZ recorre los fundamentos de direccionamiento y ubicación.

Más Allá del Joystick: Encuadre Basado en Puntero

Los joysticks son la interfaz PTZ tradicional, y para movimientos suaves al aire siguen siendo excelentes. Pero la operación con joystick es una habilidad motriz genuina —curvas de velocidad, coordinación de dos ejes, saber cuándo suavizar el zoom— y la mayoría de las iglesias le están entregando los controles a un voluntario que corre cámaras un domingo al mes.

Las herramientas de encuadre basadas en puntero cierran esa brecha dejando que el operador describa el resultado en lugar de ejecutar el movimiento:

• Clic-para-centrar (target): haz clic en la persona que quieres en el medio del cuadro, y el software calcula el offset de pan/tilt y mueve la cámara ahí. Sin dirigir requerido.
• Arrastra-una-caja (frame): arrastra un rectángulo alrededor del sujeto, y la cámara hace pan, tilt, y zoom para que ese rectángulo se vuelva la nueva toma. Un gesto reemplaza un movimiento coordinado de tres ejes.
• Búsqueda / recuperación: cuando la cámara está perdida —con zoom en una pared en blanco tras un preset golpeado— un gesto de recuperación recentra y jala amplio por un momento para que el operador pueda ver la sala y re-encuadrar.

La regla de dedo práctica: joysticks para movimientos en vivo, al programa, por operadores practicados; herramientas de puntero para re-encuadre fuera de programa, operación de voluntarios, y recuperación. Los equipos que adoptan el encuadre por puntero consistentemente reportan una integración más rápida, lo que se empareja bien con los hábitos de nuestra guía de entrenar equipos de AV voluntarios.

Flujos de Presets Que Sobreviven el Domingo

Los presets son donde las cámaras PTZ se ganan el sustento. Un preset guarda pan, tilt, y zoom (y en la mayoría de las cámaras, foco —y en algunas, exposición) para que una toma pueda recuperarse con un presionar.

La mayoría de las cámaras pueden guardar docenas o cientos de presets. Resiste la tentación. Un voluntario confrontado con cuarenta números sin etiquetar se congelará; un voluntario con ocho o nueve tomas claramente nombradas prosperará. Un set de domingo viable se ve así:

1. Toma de seguridad amplia —siempre preset 1, siempre segura de tomar.
2. Púlpito / posición de habla
3. Líder de alabanza
4. Teclados o lado del escenario
5. Banda completa
6. Congregación / reversa (si la ubicación lo permite)

Tres hábitos hacen los presets confiables:

• Guarda miniaturas, o etiqueta despiadadamente. Una superficie de control que muestra una instantánea de cada preset quita el adivinar. Si la tuya muestra solo números, mantén una hoja de trucos impresa en la posición.
• Verifica antes de depender. Los layouts de escenario derivan —un monitor de piso se mueve, el atril crece. Recupera cada preset durante la prueba de sonido, no durante el llamado a la adoración.
• Nunca recuperes un preset en la cámara de programa. Las recuperaciones de preset se mueven a velocidad de recuperación, no a velocidad de interpretación. Recupera en una cámara que está fuera de programa, confirma el cuadro, luego corta a ella. Esto es una disciplina de switching, no una configuración de cámara —hornéalo en tu flujo multi-cámara.

Re-guarda los presets después de cualquier golpe físico a la cámara, y después de actualizaciones de firmware, que ocasionalmente desplazan la calibración de presets.

Zonas de Autofoco y Sensibilidad

Los ambientes de escenario son hostiles al autofoco: poca luz, neblina, paredes LED en movimiento, y fondos de alto contraste detrás de sujetos de bajo contraste. Dos configuraciones domestican la mayor parte del cazar foco:

• La zona AF restringe dónde busca foco la cámara. Una zona de cuadro completo (“all”) deja que una pantalla brillante detrás del pastor robe el foco; restringir la zona al centro o arriba del cuadro mantiene el foco en las caras para las tomas de habla. El AF de zona inferior le queda a las tomas donde el sujeto se sienta bajo en el cuadro, como un acercamiento al piano.
• La sensibilidad AF controla qué tan ansiosamente re-enfoca la cámara. La sensibilidad baja mantiene el foco a través de interrupciones momentáneas —alguien caminando por el cuadro, un cambio de iluminación— y usualmente es correcta para tomas de adoración fijas. La sensibilidad alta rastrea un sujeto en movimiento rápidamente y le queda al encuadre errante o estilo cámara en mano. Normal parte la diferencia.

Para tomas verdaderamente estáticas (bautisterio, seguridad amplia), el foco manual sigue siendo la opción más confiable: enfoca una vez durante la prueba de sonido y la cámara no puede cazar para nada. Muchos equipos corren foco manual en las cámaras fijas y AF restringido por zona en las cámaras que se mueven.

Emparejando Cámaras Entre Marcas

Pocas iglesias corren una flota de una sola marca. Una sala típica mezcla un par de unidades PTZOptics, una Sony más vieja, y quizás una BirdDog —y cada marca expone el ajuste de imagen diferente:

• Las cámaras de linaje Sony (familias EVI/SRG) aceptan los comandos de imagen VISCA clásicos: compensación de exposición, ganancia de color, modos de balance de blancos incluyendo R-gain/B-gain manual, compensación de contraluz, y balance de blancos de un-toque.
• PTZOptics y muchas cámaras genéricas aceptan un set VISCA ampliamente similar, con peculiaridades específicas de marca en rangos y defaults.
• Las cámaras BirdDog exponen el control de imagen a través de una interfaz REST HTTP/JSON (en el puerto 8080) junto a su soporte VISCA.

La meta no es configuraciones idénticas —es imágenes idénticas. Orden de operaciones práctico: pon cada cámara al mismo enfoque de balance de blancos (un-toque contra la misma tarjeta gris bajo la iluminación del servicio es la ruta más rápida), luego empareja la exposición en un sujeto de tono de piel en la posición principal de habla, luego toca la ganancia de color solo si una cámara aún se ve diferente en el monitor de programa. Las cámaras alimentando un pipeline de producción NDI se benefician doblemente, ya que NDI hace trivial la comparación lado a lado en un monitor.

Re-revisa el emparejamiento cuando el diseño de iluminación cambie. Una cámara que emparejaba bajo el rig del año pasado puede quedar un paso completo desviada bajo las nuevas luminarias.

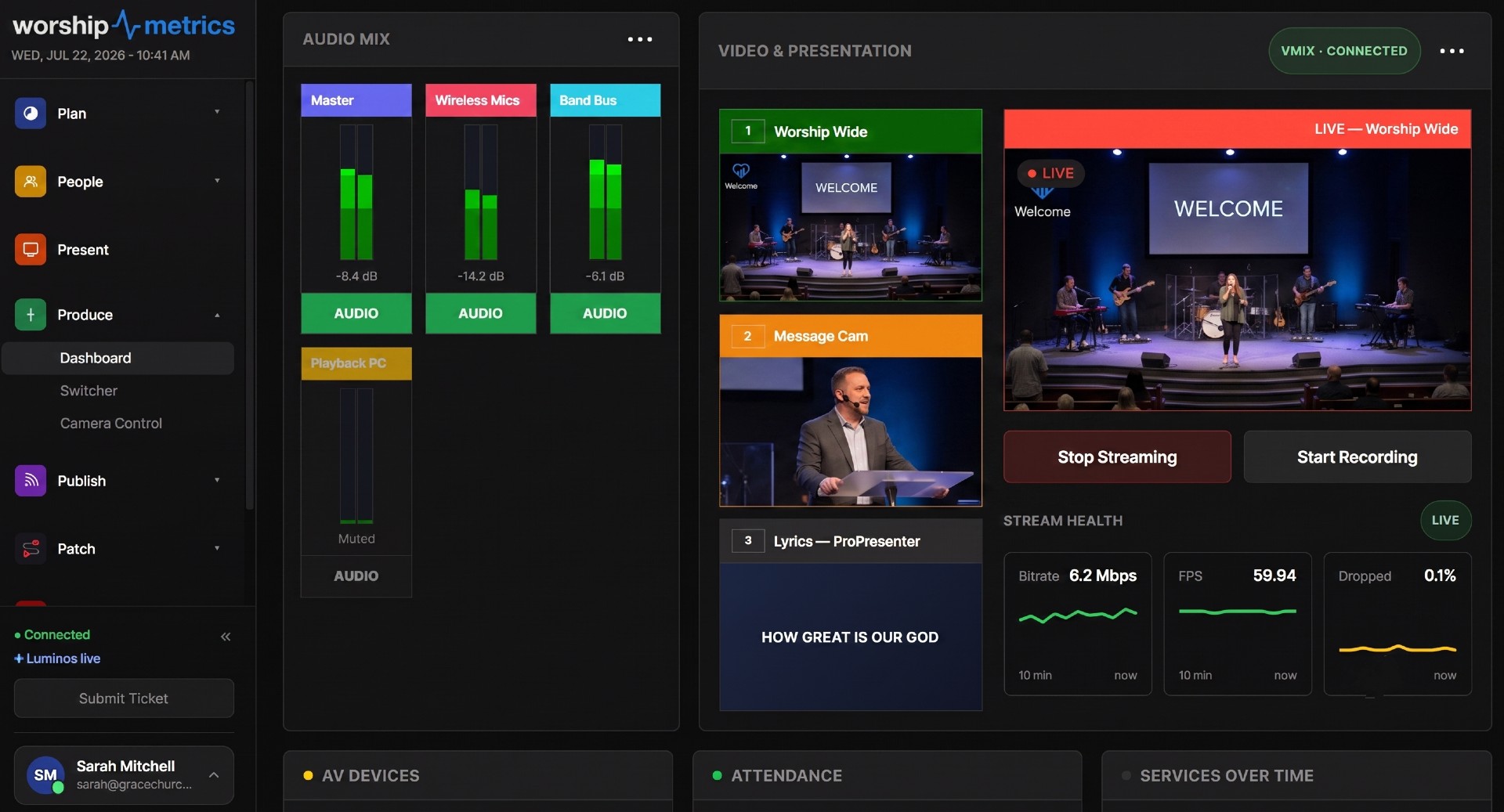

Cómo Maneja Esto WorshipMetrics

El control de cámara en WorshipMetrics Tech Manager está construido alrededor de exactamente estos fundamentos. Habla el set de comandos VISCA sobre una conexión TCP a la cámara —una elección deliberada, ya que la entrega ordenada de TCP quita el problema del comando perdido descrito arriba— y cada movimiento sostenido está protegido por un watchdog de hombre muerto: los comandos sostenidos se re-envían cada 2.5 segundos, y cualquier eje de control que se quede callado se detiene automáticamente —así que un paquete perdido nunca se vuelve una cámara que se escapa.

Los operadores pueden manejar las cámaras con un joystick virtual, un gamepad físico, o el teclado a velocidades variables, o usar modos de puntero en su lugar: Target (clic para centrar), Frame (arrastra una caja para re-encuadrar y hacer zoom), y Search (recentra con un jalón amplio de 1.2 segundos para recuperar una toma perdida). Los presets están deliberadamente limitados a nueve por cámara, cada uno guardado con una miniatura para que los voluntarios recuperen tomas por imagen, no por número. Los controles de autofoco exponen sensibilidad (alta/normal/baja) y zona (all/arriba/centro/abajo) junto al foco manual completo, y el ajuste de imagen entre marcas cubre cámaras Sony y VISCA genéricas más la interfaz REST de BirdDog, así que una flota mezclada puede emparejarse desde una pantalla. Cuando una cámara se porta mal, un reinicio suave puede dispararse de forma remota, y las cámaras que solo ofrecen ONVIF se soportan a través de una ruta de control ONVIF.

Si estás planeando un despliegue PTZ desde cero, empieza con la guía de configuración de cámaras PTZ, luego explora Tech Manager para ver el control de cámaras de toda la flota junto al control de switcher y la salud de dispositivos en un lugar.
